São cinco passos relativamente simples para visualizar seu projeto no banco de imagens de satélite do Google Earth, que tem uma qualidade muito boa de detalhamento.
Programas necessários
Autocad, Google Earth, Qgis.
Primeiro
Primeiro passo de como importar um arquivo do autocad para o google earth você deve selecionar a Polígono que quer transformar. Crie um Arquivo .DXF ano 2004 só com o poligono ou polilinha (use comando purge para limpeza)
Segundo
Importar esse arquivo “.dxf” para o Qgis:
No Menu Camada> Adicionar Camada> Adicionar Camada Vetorial
Em buscar selecione o arquivo “.dxf” e codificação System > Abrir
Terceiro

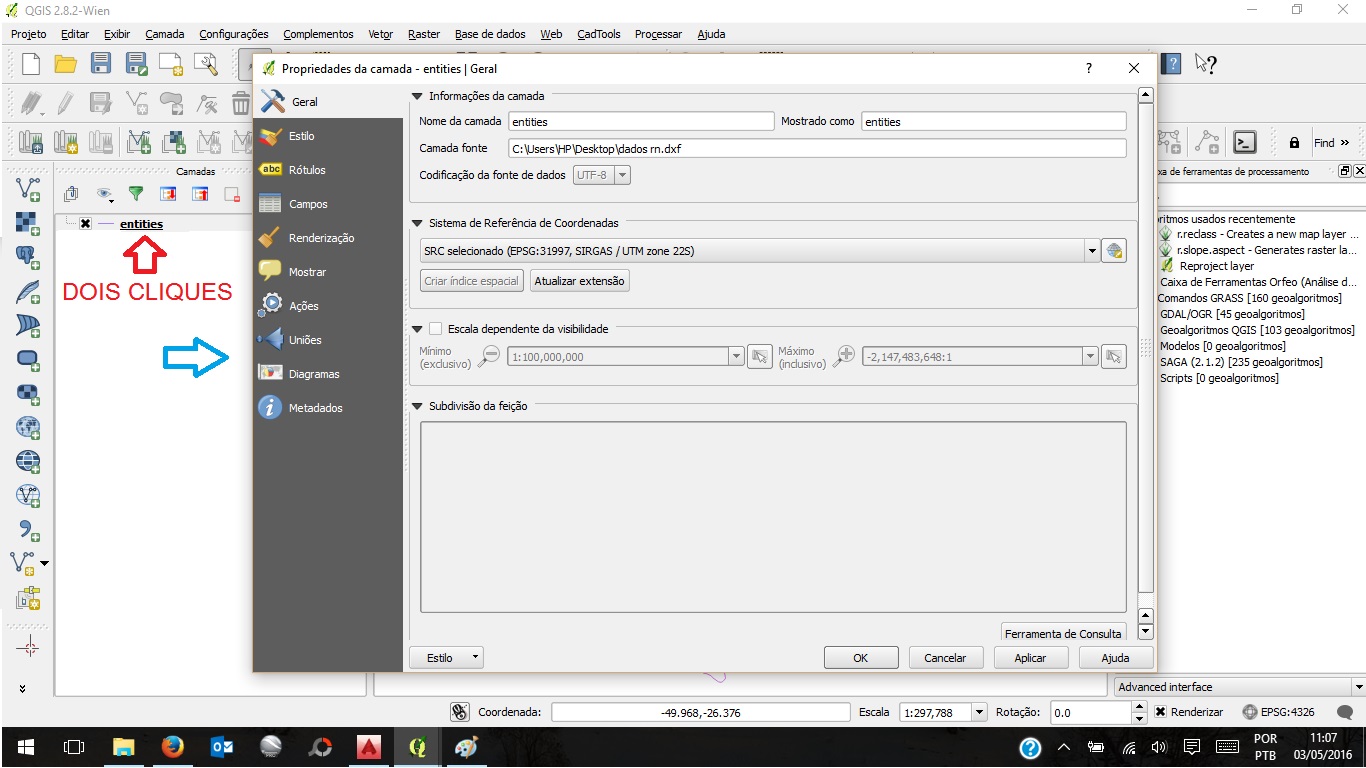

Dê dois cliques no arquivo carregado “Entities” e altere o Sistema de Referencia de Coordenadas SIRGAS / UTM zone 22S (codigo é EPSG:319997) ou se o arquivo estiver em outro SRC faça de acordo.
Quarto
Menu Vetor> Geometrias> Linhas para Polígonos
Em “Buscar” (salve o arquivo .shp em qualquer lugar e deixe marcado “Adicionar dados a tela”, ele pode ser apagado depois)
Nesse polígono criado altere o SGR para WGS 84 / UTM zone 22S (Codigo EPSG:32722, sistema de referencia do Google Earth)
Para alterar é só dar dois cliques no arquivo e editar o Sistema de Referencia de Coordenadas.
Ultimo Passo

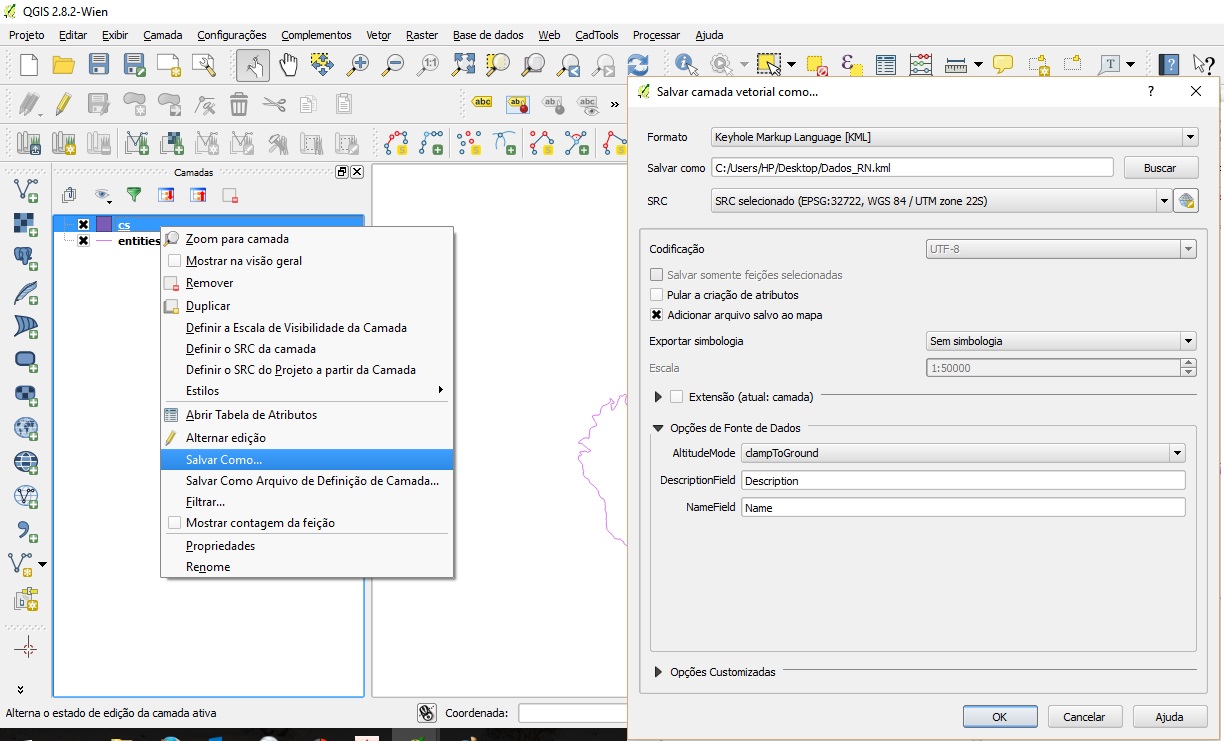

Clique com o botão direito no arquivo Shape> Salvar como..
Na janela selecione o Formato Keyhole Markup Language [KML], selecione o local para salvar e em Opcoes de fonte de dados>AltitudeMode mude para ClampToGround. e de um Ok.
Seu arquivo foi Criado!
Qualquer duvida fique a vontade para perguntar.
Muitooo bom o artigo, bastante explicativo e esclarecedor!! Vou começar a seguir o site, Parabens !!!!
Muito obrigado! Aguardo sugestões! Henri
Muitoo bom o artigo, bastante exclarecedor e interessante!Obrigadoo e parebns, vou seguir o sitee 😀
Muito obrigado! Aguardo sugestões! Henri
Muito bom o artigo e ótimo site. Parabéns, belo trabalho !!!
Muito obrigado! Aguardo sugestões! Henri
Excelente matéria!
Muito obrigado! Henri
Olá, gostei muito das Publicações… Obrigado.
Excepcional essa sua explicação, realmente precisamos de foco e muito trabalho para começar a ganhar dinheiro na internet, parabéns pelo belo e oportuno artigo.
nao consegui encontrar o Sistema de Referencia de Coordenadas SIRGAS / UTM zone 22S (codigo é EPSG:319997).
Tenta digitar na barra de busca.
Boa tarde!
Meu arquivo após ser convertido em shep no Qgis ao ser criado no formato KML não abriu no local exato no google earth porque.
Ficou muito longe ou perto mas errado? Deve ser na configuração do arquivo. Tenta ver se o levantamento foi feito em SAD69 ou WGS84. Dai tem a projeção também, por exemplo na minha área, o que uso é WGS84 UTM 22S.
Cara, fenomenal, deu certinho, só é um pouco complexo de pegar o jeito de configurar as coordenadas, mas com paciência dá certo, cara eu tenho uma pergunta, é possível após importar o polígono para o G.Earth, fazer o caminho inverso, exportar de volta para o CAD com os dados de altitude do polígono?
Que bom!
Depende o ano do autocad acho que dá pra importar direto.
Henri
Grato pela elucidação.
Muito bom material…
Seguindo
Boa!
Henri
Quando abro o KML no Google Earth a localização não é a certa. Dá uma localização muito distante. Sabe explicar por que? Desde já agradeço!
É provável que faltou a configuração SGR para WGS 84 / UTM zone 22S (Codigo EPSG:32722, sistema de referencia do Google Earth).
Dá uma conferida
Abraço!
Henri
Muito esclarecedor e linguagem simples.
Parabéns pelo conteúdo e ajuda!
Excelente artigo, foi muito útil!
Parabéns!
Olá, não achei a codificação system no Qgis. Posso deixar a automática?
Oi! Pode ser que nas versões mais novas não precise mais configurar, tentou no automático? Henri
Boa tarde.
Não consigo inserir a poligonal no local correto. Poderia me tirar umas dúvidas ?
O arquivo em CAD tem que ter vindo de um software de georreferenciamento ?
Se eu mesmo desenhar a poligonal no AutoCAD é possível inserir no local correto no Google Earth ?
Tem que ser levantado com GPS, é o arquivo que sai da controladora do GPS, em formato dxf ou dwg. Eles precisam ter um DATUM e Sistema de informações geográficas. Para georreferenciar uma poligonal é um pouco mais complicado – o aconselhado é levantar com GPS mesmo. Porque imagens de satélite tem precisão duvidosa
